Программно-аппаратный комплекс считывания информации на основе трансляторов Aerotech Входит в состав: ЦКП "Технологии получения новых наноструктурированных материалов и их комплексное исследование" Краткое название: ЭО ПАК Тип: Комплексы научного оборудования / Лазерные комплексы Подразделение: Кафедра общей физики и наноэлектроники Начало эксплуатации: 1 марта 2021 Идентификатор: 700892301

---

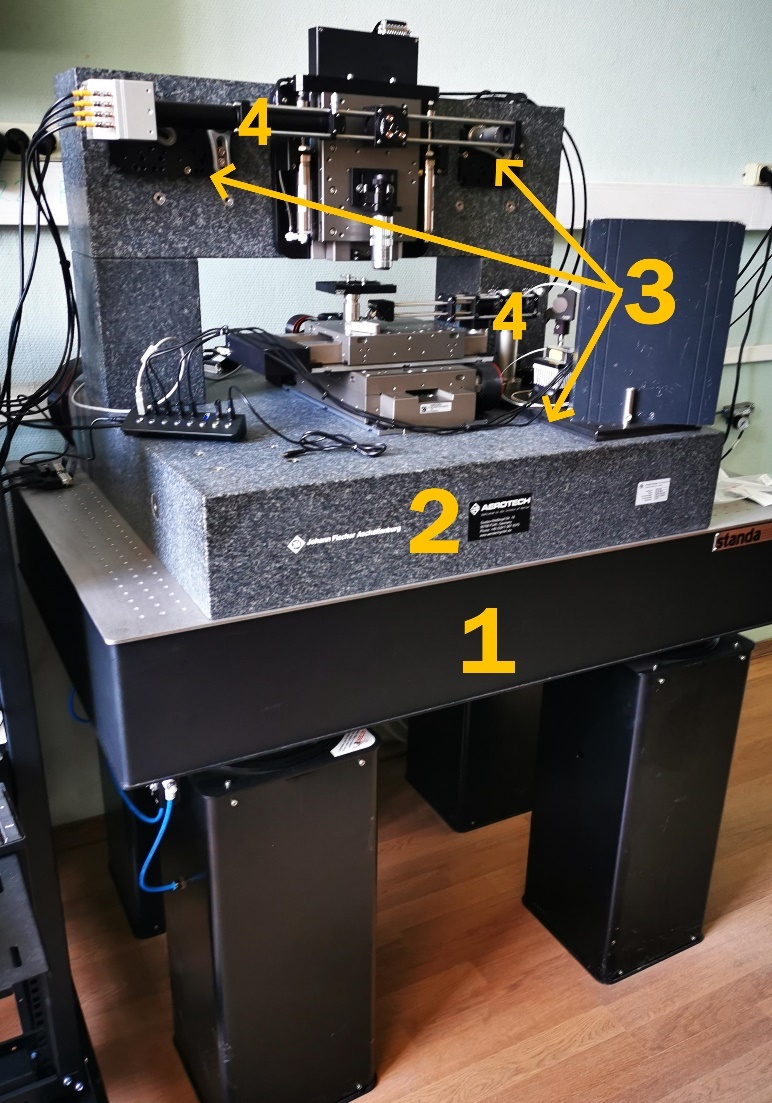

Технические характеристики: Программно-аппаратный комплекс считывания информации на основе трансляторов Aerotech оборудован: 1) высокоскоростной камерой машинного зрения Cyclone-2-2000, осуществляющей съемку со скоростью от 2000 кадров/с при разрешении кадра 1920х1080 точек 2) системой пневмомеханических трансляторов Aerotech ABL1000WB–100, ABL1000–100 и ABL1000–025–ES19694, позволяющих осуществлять позиционирование по трем осям в диапазоне от -10см +10см (x, y) или 0 +2см (z) с точностью до 100 нм. 3) системой заведения и сбора излучения в составе: * импульсный лазер 0515L-21C-NI-NT-NF (длина волны 515 нм, длительность импульса 10 нс, частота следования импульсов 35 кГц), * непрерывный оптоволоконный лазер 0532L-11B-NI-NT-NF (длина волны 532 нм), * жидкокристаллическая полуволновая фазовая пластина LCC1111T-A, изменяющая запаздывание между обыкновенным и необыкновенным лучами на величину от 0 до λ/2 с частотой до 200 Гц, * длиннофокусный объектив Edmund Optics 59-878 (увеличение 20х, фокусное расстояние 2 см) Для работы комплекса также используются: 1) персональный компьютер, оборудованный плактой захвата изображения Kaya KY-FGK-400 2) персональный компьютер с контроллером пневмомеханических трансляторов XR3 3) монтажный стенд в составе: спиральный безмасляный компрессор с ресивером и осушителем воздуха Remeza, система воздухораспределения, очистки и осушения в составе воздушного крана HE-D-MINI, редуктора LFR-D-MINI, фильтров FRM-D-MINI, LFMB-D-MINI-DA-A, LFMA-D-MINI-DA-A, LFX-D-MINI, клапана плавного пуска HEL-D-MINI, разветвителя FR-4-1/4; компрессор 1VIS-BB, оптический стол 1HT нта пневматических вибропоглощающих опорах

Список ответственных за данное оборудование:

• Ответственный за эксплуатацию, Заботнов Станислав Васильевич, тел. 939-46-57

В состав комплекса входит следующее оборудование:

Тип	Название
Другие типы оборудования (указать какие именно)	Высокоскоростная камера машинного зрения Cyclone-2-2000
Установки	система пневмомеханических трансляторов Aerotech ABL1000WB–100, ABL1000–100 и ABL1000–025–ES19694
Другие типы оборудования (указать какие именно)	Импульсный лазер 0515L-21C-NI-NT-NF
Другие типы оборудования (указать какие именно)	Система воздухораспределения, очистки и осушения со спиральным безмасляным воздушным компрессором Remeza
Другие типы оборудования (указать какие именно)	непрерывный оптоволоконный лазер 0532L-11B-NI-NT-NF
Другие типы оборудования (указать какие именно)	Оптический монтажный стол на пневмоопорах с воздушным компрессором 1VIS-BB для программно-аппаратного комплекса считывания информации на основе трансляторов Aerotech
